為什么有的大電容器上會并聯一個小電容器

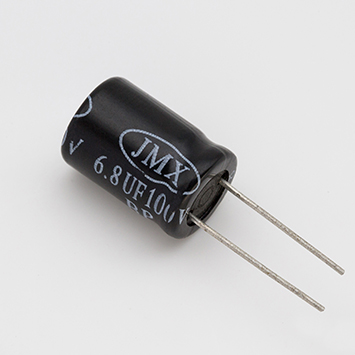

了解電容器的朋友們都知道，容量越大的電容器體積一般也比較大，市面上的電容器通常使用多層卷繞的方式制作，這也導致了大容量電容器的分布電感比較大。在物理學中電感對高頻信號的阻抗是很大的，所以大電容器的高頻性能往往不好，而一些小容量的電容器則剛剛相反，由于容量小，因此體積可以做得很小，而且常使用平板電容器的結構，這樣它具有了很好的高頻性能。
如果我們?yōu)榱俗尩皖l、高頻信號都可以很好的通過，人們常常采用一個大電容器再并上一個小電容器的方式。簡單的例子是使用的小電容器為 0.1uF的瓷片電容器，當頻率更高時，還可并聯更小的電容器，例如幾pF，幾百pF的。而在數字電路中，一般要給每個芯片的電源引腳上并聯一個0.1uF的 電容器到地，因?yàn)樵谶@些地方的信號主要是高頻信號，使用較小的電容器濾波可以了。
